EDS Fair 2002 にてデザインルール記述言語 「SoDRML」実行環境をデモ 2002.1.28

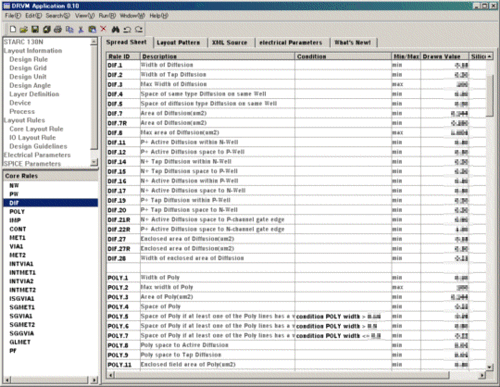

EDS Fair 2002（2002.1.24-25＠パシフィコ横浜）にて、デザインルール記述言語「SoDRML」の実行環境をデモし、その必要性ならびに有効性を示しました。 STARCが一昨年制定した、130nm STARC推奨デザインルールを、デザインルール記述言語（DRML：Design Rule Markup Language）を用いて記述した「SoDRML」（STARC open DRML）を策定し、デザインルール・マニュアルにある二次元のデザイン寸法、電気的パラメータ、プロセスパラメータなどを記述しました。 DRMLにより電子化された設計情報は、GUI（Graphical User Interface）やAPI（Application Program Interface）を備えた実行環境を準備することにより、通常の紙のデザイン・マニュアルを見るのと同じように設計寸法をスプレッドシート形式で表示したり、必要なデザインルールを検索したり、また、レイアウト検証やレイアウト抽出ツールで必要なルールファイルを自動で生成することができます。 今年（2002年）の3月までに、130nm SoDRMLとその実行環境のプロトタイプを完成させ、 効率的な設計環境の構築、設計データの一元管理を目指します。 2002年末までには、APIやSchema言語（DRMLの構文チェックのための言語）の開発を行い、 また、現在制定を進めているSTARC推奨の100nmデザインルールの記述にも対応していく予定です。
関連資料：
関連記事：
| |
